航芯技术分享 | ACM32G103开发环境搭建

发布时间:2022-12-14

Keil 篇

1.1 Keil安装步骤

安装包链接：

https://cloud.tencent.com/developer/article/1605195  （keil推荐在MDK5.31（含）以上）。

一、下载并解压安装包，并按步骤完成安装

二、运行安装程序，点击next

三、勾选accept，点击next

四、选择安装路径，点击next（最好选择默认路径，如果自行修改需要注意不要添加中文）

注意事项：

• 安装路径不能有中文

• 安装目录不能和Keil4以及KeilC51重合

五、信息随意填写，点击next

六、等待安装

七、点击finish，完成安装

八、突然会弹出“Pack installer”页面，先后关闭两个窗口

1.2 Keil使用流程（以ACM32G1XX系列为例）

一、安装航芯的芯片包

二、创建一个新的文件夹temp，放入航芯提供的Core_Drivers文件，同时在里面创建一个新的文件夹user。

三、打开keil，建立一个新的工程

四、安装好了航芯的芯片包后，可以选择对应的设备号（没有找到对应的设备号可能是芯片包未安装好）

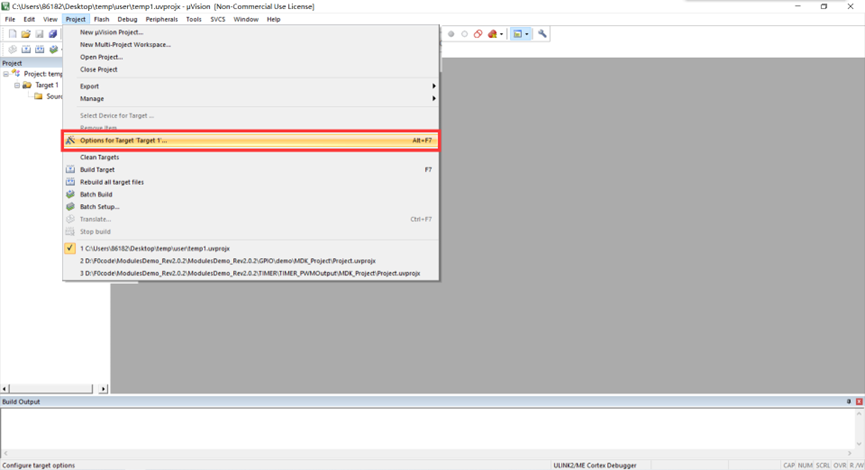

五、添加头文件（.h文件）

六、添加源文件（.C文件）

第一步打开空白页，编写程序（可以使用航芯提供的demo程序或者自己编写的程序）后，第二步保存到对应的工程文件夹。

1.3 keil编译、下载、运行

一、工程编译

二、下载程序（ACM32G1XX 系列支持的在线仿真器包括： J-Link-V9（含）以上、 U-Link2、 CMSIS-DAP等，使用 J-Link 在线调试时， Keil 推荐在 MDK5.33（含）以上， J-Link 驱动建议在 V6.70e（含）以上）

航芯的core开发板是带有DAP连接的，所以可以直接选择CMSIS-DAPDebugger，通过Settings查看是否正常连接。如果需要使用Jlink方式连接，可以参考《航芯通用MCU使用JFlash烧录程序的方法说明.pdf》。

三、运行（目前芯片不支持下载后自启动，需要按下RESET键后，程序才能运行），以UART_Printf_Demo为例，部分示例代码（完整代码见ACM32G103的SDK库）和现象如下：

1.4 Keil Debug使用说明

一、进入调试界面

二、调试工具栏介绍

断点是调试器的功能之一，可以让程序停止在设置断点的语句。在调试过程中，可在程序的某一处设置断点再点击Run运行，此时当程序运行至该位置时自动停止。

三、调试窗口介绍

1. 查看外设寄存器的值，参考《航芯ACM32G103_用户手册_V1.1.pdf》查看各个外设寄存器的功能。

2. 选中需要查看的参数，单击鼠标右键，可以将参数放入观察窗口，实时查看参数的变化。

3. 内核寄存器组

寄存器窗口，如下图所示，该窗口用于显示R0~R15、xPSR等内核寄存器的值（不是外设寄存器），关于内核寄存器的介绍可以查看ARM架构基本寄存器。

IAR 篇

1.1 IAR安装步骤

一、下载并解压安装包，并按步骤完成安装

二、运行安装程序，点击next

三、勾选accept，点击next

四、选择安装路径，点击next

五、安装驱动，为避免以后可能使用到其他下载器，默认即可，会自动安装一些驱动

六、直接选择"NEXT"

七、点击"install"

八、等待安装完成，点击"finish"完成安装

九、安装完会出现弹窗，是第7条选择的驱动的安装，每个弹窗直接点击"Install","close"即可，所有驱动按照默认安装即可。

1.2 IAR 使用流程（以ACM32G1XX为例）

一、建立新工作区（File–>>NewWorkspace）

二、建立新项目（Project–>>CreateNew Project…）

选择对应的工程模板后点击“OK”，之后将工程保存在对应的文件夹。

三、添加文件组和源文件

通过Add Files可以添加自己编写好的源文件（.C）或者别的demo文件中的源文件，通过Add Group可以添加文件组，来给每个文件分组。

四、添加头文件

点击Project–>>Options，选择C/C++Complier->>Preprocessor添加头文件的路径。

1.3 IAR编译、下载、运行

一、编译

Compile：只对目前打开的c文件进行语法检查，不对它进行link；<span style="font-siz
